Water Jet Machining

Pengertian Water Jet Machining (WJM)
Water Jet Machining (WJM) merupakan mesin yang menggunakan pancaran air untuk memotong lembaran logam. Contoh prinsip pengerjaan dalam mesin WJM ini adalah apabila jari diletakkan pada ujung keran air, maka cucuran aliran dengan tekanan tinggi akan mencuci kotoran yang melekat secara efektif.
Dalam teori ilmu pengetahuan, bila pancaran air diarahkan pada suatu sasaran seperti misalnya menumbuk suatu permukaa, aliran kecepatan yang tinggi seolah-olah dihentikan tiba-tiba, kemudian sebagian besar energi kinetik dari air diubah menjadi energy tekanan. Kenyataanya pada permulaan bebera[a milidetik setelah tumbukan awal dari pancaran mengenai sasaran sebelum aliran lateral dari air dimulai, tekanan transein sesungguhnya yang ditimbulkan tiga kalinya tekanan stagnasi normal.
Erosi terjadi bila tekanan fluida setempat melebihi tegangan ikay dari material yang mengikat diri bersama sasaran. Dengan kata lain, pancaran cairan pemotong mengelupas material pertama-tama olehgayamekanis dari cucuran dengan kecepatan tinggi yang menimpa pada luasan kecil, dimana oleh tekanan tersebut melampaui tekanan aliran material terpotong.
Farmer dan attewell melaporkan hasil eksperimennya mengenai pancaran air menimpa batu pasir. System tersebut menggunakan pancaran bergetar dengan kecepatan 500 meter/detik dan pengaruh kecepatan terhadap penetrasi dilaporkan. Studi dari Brook dan Summers memikirkan mengenai pancaran air kontinyu menimpa sasaran batu pasir. Pengaruh dari SOD pada tekanan sampai 92 MN/m² untuk pancaran dengan atau tanpa bahan tambahan polymer. Pancaran air bergetar telah digunakan dalam penggalian batu dan permesinan alumunium dan tembaga. Fanz telah mencatat pentingnya memanfaatkan pancaran cairan koheren dan telah diberikan hasil eksperimennya pancaran cairan dengan bahan dan telah diberikan hasil eksperimennya pancaran cairan dengan bahan tambahan polymer. Penggunaan pancaran cairan untuk pemotongan material selain batuan adalah juga telah dipelajari oleh beberapa ilmuan peneliti. Kemapuan pemotongan pada tekanan sampai 10.000 atm telah dilaporkan untuk berbagai sasaran material yang sangat luas. Material yang sangat luas tersebut seperti kayu, tembaga, karet, alumunium, perunggu, dan baja. Studi yang baru telah dilaporkan oleh Neusen dan La Brush, pengelupasan material yang efektif adalah sebagai fungsi dari tekanan masuk nosel dan jarak antara nosel dan sasaran.
Peralatan Pemotongan WJM
Pompa sebagai sumber tekanan dan nosel sebagai pembentuk pancaran adalah bagian yang mendasar pada setiap system pemotongan dengan pancaran. Perlengkapan lainnya seperti perpipaan, fitting, dan valves. Adapun penjelasan dari peralatan-perlatan tersebut adalah sebagai berikut:

• Pompa

Penekanan cairan sebesar 1500 dan 4000 Mn/m² biasanya dilakukan oleh salah satu dari gerakan langsung secara mekanis terhadap  plumper berdiameter kecil atau dengan penguat (internsifier). Tekanan fluida yang cukup besar menggerakan piston berpenampang besar dimana pada langkah baliknya menggerakan ram berdiameter kecil yang menampakan fluida pemotong.
Pada tekanan tersebut permasalahan itamanya adalah mengatasi kebocoran (sealing) akibat tekanan tinggi dari ram, sedangkan masalah kerusakan komponen mekanis dapat dibatasi oleh unsure hidup dari perlatan tersebut. Beberapa cara penyelesaian telah diketemukan salah satu diantaranya  adalah memebrikan paking tekanan tinggi yang dapat digantikan secara cepat dengan kemudahan untuk mendapatkannya. Alternative lainnya conventional fabric back, paking karet sintetis dapat dilumasi dengan menambahkan seluble oil sampai 5% kepada air yang dipompakan. Namun oil ini mungkin tidak cocok dengan material yang dipotong dan pembuangan limbah fluidanya dapat juga menjadikan pertimbangan yang menyulitkan.
Ram untuk gerak bolak-balik (reciprocating ram) dapat dilingkupi dengan fitting sleeve tertutup yang panjang. Dengan rancangan yang benar dan pembuatan yang presisi kebocoran fluida melewati kelonggaran seal dapat dikurangi serendahnya 2% dari unit pengiriman rata-rata pada tekanan 30KN/cm². Membuat komponen dari logam keras menjadikan seal mempunyai umur hidup yang panjang dan cocok untuk berbagai jenis fluida pemotong termasuk air murni. Metode lain adalah menggunakan dua seal berkelonggaran kecil pada ram. Melalui gerak pemakanan (feeding) pada ruang antara seal dan oli yang sangat kental pada tekanan tinggi, kebocoran dapat terkurangi, namun sebagian kecil oli akan tak terelakkan keluar fluida pemotong melalui seal bagian dalam (innerseal).

• Perpipaan (Tubing)

Pipa tekanan tinggi yang digunakan untuk mengirim fluida dari satu system ke komponen lainnya adalah berdinding tebal dengan perbandingan antara diameter luar dan diameter dalam sedikitnya 5 dan kadang-kadang lebih tinggi dari 10. Pipa dapat dibuat dari baja stainless bor dinding pejal atau dinding kompsit dengan baja stainless didalamnya dan baja karbon sebagai kulitnya. Perpiapaan dapat digunakan untuk melawan fluida pda tekanan lebih tinggi dari pada tegangan yield material pipa melalui pemakian proses yang dikenal dengan autofrottaging atau self hooping.

• Penyambung Pipa (Tube Fitting)

Garis kontak antara logam dengan logam adalah teknik yang biasa dipakai untuk mendapatkan penyekatan fluida dalam penyambungan pipa tekanan tinggi, yang diberikan oleh penarikan bentuk konis masuk kedalam rongga yang melingkupinya (Rounded socket). Konis mungkin dikerjakan langsung pada pipanya atau bentuk konis yang dipasangkan dapat dipakai. Pada tekanan yang lebih tinggi, rancangan konis yang replaceable adalah yang kebanyak digunakan.

• Valves

Kebanyak valves untuk tekanan tinggi adalah tipe jarum (needle type). Aliran utama yang melewatinya dikontrol oleh bentuk konis yang terpasang tetap pada ujung jarum terhadap dudukannya. Seal kelenjar (Gland Seal) biasanya dibutuhkan untuk mengurangi kebocoran sepanjang batang tangkai.

• Nosel

Nosel berari mengubah tekanan tinggi dari cairan menjadi pancaran dengan kecepatan tinggi sesuai dengan berbagai keinginan dari perancang. Untuk erosi minimum maka material nosel harus sangat keras, sebaliknya untuk memberikan bentuk kontur yang halus material harus ulet dan mudah dikerjakan. Nosel dapat dibuat dari sintered diamond atau sappire dan dapat digunakan untuk bagian yang dipasangkan pada pemegang baja yang jelas membutuhkan tegangan dan keuletan. Diamond, tungsten carbide, dan baja special telah digunakan untuk membuat nosel yang berkualitas. Suatu nosel dengan diameter keluar 0,05 – 0,35 mm akan memberikan pancaran koheren dengan panjang sampa 3 – 4 cm. Metode untuk menaikan panjang pancaran adalah dengan menambahkan kepada air pemotong sebanyak 1% bahan polymer dengan mata rantai panjang (a long chain polymer) seperti polyethylene- oxide dengan berat molekuler 4 milyar, yang akan menghasilkan viskositas fluida yang sangat tinggi.
Dengan bahan penambah seperti itu pancaran koheren akan sampai mencapai panjang 600x diameternya. Melewati titik pisah (break-up point)  beberapa gaya pemotongan masih memungkinkan dikonsentrasi inti cairan dengan pancaran berlubang melingkupinya.
Rincian Proses
Air dan polymer dicampur secara tepat dan campuran tersebut dikirm ke intensifier dimana tekanan dinaikan. Penguat hidrolis (hidrolik intesifer) menaikan intensitas tekanan air dan memberikannya ke akumualtor hidrolis (penampung reservoir), selama itu energy tidak dibutuhkan secara kontinyu. Selama periode tak ada proses (idle-periode) energy disimpan didalam akumualtor dan diberikan keluar selama pemotongan.
Air bertekanan yang datang dari akumulator dikontrol oleh papan control darimana air itu pergi ke nosel setelah melewati valves pembuka dan penutup (stop-star). Aliran pancaran keluar dari nosel memotong benda kerja, dan selanjutnya dikumpulkan dalam system saluran.
Keuntungan-Keuntungan WJM

1. Air adalah murah, tidak beracun, langsung dapat digunakan dan tidak menjadikan masalah pembuangannya.
2. Pancaran air mendekati secara ideal dengan pahat bermata potong satu.
3. Berbagai bentuk / kontur dapat dibuat. Lagipula operasi memungkinkan dilaksanakan pada bidang horizontal maupun vertical.
4. Proses memberikan hasil pemotongan yang bersih dan tajam.
5. Tidak seperti metode permesinan konvensional, metode ini tidak menimbulkan panas.  Konsekuensinya tidak ada kemungkinan adanya welding dari material dibelakang pemotongan sebelumnya. Juga tidak membahayakan terhadap degradasi panas material.
6. Dustless atmosphere – terutama menguntungkan untuk pemotongan material isolasi seperti fiberglass dan asbestos yang menhasilkan debu.
7. Suara dapat diminimumkn bila unit daya dan pompa dijauhkan dari titik pemotngan.
8. Tidak ada komponen yang bergerak sehingga mengurangi perawatan yang dibutuhkan.
9. Pancaran membawa keluar semua sisa pemotongan sehingga tidak ada permasalahan polusi.
10. Fluida dapat digunakan kembali (re-used) dengan menyaring keluar bahan padat yang terbawa.
11. Hanya jumlah sedikit fluida yang dibutuhkan (sekitar 100 – 150 liter/jam).

Pemakaian Praktiks WJM
Penambagan batu bara telah dilakukan dirusia, cina, polandia, cekoslowakia, kanada dan jerman. Sementara eksperimen-eksperimen yang berhubungan degan masalah tersebut telah dilaksanakan di negara-negara lain. termasuk inggris. Pada kebanyakan tambang pemakaian tekanan air dibawah 3,5 KN/cm² dikombinasikan dengan nosel berdiameter lebar. Sejumlah ebrsar air yang digunakan juga membantu membawa pecahan batu bara dari permukaan. Dari tambang di kanada, dicatat bahwa dua orang pekerja dpat menghasilkan 2.250 ton batu bara dalam satu shift dengan menggunakan cara penambangan hidrolis.
Pengembangan selanjutnya diarahkan pada pengkombisian pancaran air dengan metode mekanis untuk pemotongan batu bara dan batuan. Pancaran tekanan tinggi memotong tempat yang lemah dari material, hal ini memudahkan proses pemotongan (relative terhadap pemtongan konvensional) untuk memcahkan batu vara atau batuan. Sebagai contoh ESSO (perusahaan minyak) ,menggunakan pahat pengebran berputar (roller drilling bits) konvensional dimana ditambahakan pancaran dalam beberapa pengetesan sumur minyaknya dua sampai tiga kali  leapt akan dicapat kenaikan kecepatan pengeboran dengan memakai 6 nosel masing-masing berdiameter 3,3 mm, beroperasi pada tekanan 7 – 10 Kn/cm². Sementara pahat bor berdiamater 222 mm.
Sarjana perkeretaapian Jepang telah melakukan pengetesan bor perkusif (Percussive Drill) yang dioperasikan bersama 2 – 4 nosel berdiamter 0,2 – 0,4 mm dioperasikan pada tekanan 40 KN/cm² untuk mencapai lubang berdiameter 35 – 215 mm dengan kecepatan pengeboran 2 – 5 kali kecepatan normal. Pemerintah jepang tertarik pada metode ini untuk memantu pengeboran lorong-lorong bawah tanah bagi pembangunan jaringan rel kereta api kecepatan tinggi. Metode yang hampir sama telah digunakan untuk membongkar konstruksi, beton bertulang memotong alur anti selip dilandasan pesawat terbang atau dijalan-jalan raya, membuat parit dan pemasangan kabel.

Read more »

Electrical Discharge Machining

Gambaran Singkat EDM
Asal mula EDM (Electrical Discharge Machining) adalah pada tahun 1770, ketika ilmuwan Inggris Joseph Priestly menemukan efek erosi dari percikan arus listrik. Pada tahun 1943, ilmuwan Rusia B. Lazarenko danN. Lazarenkomemiliki ide untuk memanfaatkan efek merusak dari percikan arus listrik untuk membuat proses yang terkontrol untuk pemesinan secara elektrik bahan konduktif.
Dengan adanya ide tersebut, proses EDM telah lahir. Lazarenko bersaudara menyempurnakan proses dengan cara menempatkan cairan tidak konduktif di mana percikan listrik terjadi di antara dua konduktor, cairan tersebut dinamakan dielektrik (dielectric). Rangkaian listrik yang membuat peristiwa tersebut terjadi digunakan sebagai nama proses ini. Pada saat ini telah banyak unit EDM yang digunakan lebih maju daripada milik Lazarenko. Pada saat ini ada dua macam mesin EDM yaitu: EDM konvensional (Biasanya disebut Sinker EDM atau Ram EDM) dan Wire EDM.
Cara Kerja EDM
Mengetahui tentang apa yang terjadi di antara elektrode dan benda kerja dapat sangat membantu operator EDM dalam banyak hal. Pengetahuan dasar teori EDM dapat membantu dalam memecahkan masalah yang timbul (troubleshooting), misalnya dalam hal pemilihan kombinasi benda kerja/elektrode dan pemahaman mengapa pengerjaan yang bagus untuk satu benda kerja tidak selalu berhasil untuk yang berikutnya. Deskripsi berikut ini menjelaskan tentang kombinasi apa yang telah diketahui dan apa yang telah ada dalam teori tentang proses EDM.

Pada saat ini beberapa teori tentang bagaimana EDM bekerja telah mengalami kemajuan selama beberapa tahun, sebagian besar mendukung model thermoelectric. Sembilan ilustrasi berikut menunjukkan tahap demi tahap apa yang telah diyakini terjadi selama satu siklus EDM. Gambar di sebelahnya menunjukkan harga relatif dari tegangan dan arus pada titik yang diambil.
Gambar di atas pada proses awal EDM, elektrode yang berisi tegangan listrik didekatkan ke benda kerja (elektrode positif mendekati benda kerja/turun). Di antara dua elektrode ada minyak isolasi (tidak menghantarkan arus listrik), yang pada EDM dinamai cairan dielectric. Walaupun cairan dielektrik adalah sebuah isolator yang bagus, beda potensial listrik yang cukup besar menyebabkan cairan membentuk partikel yang bermuatan, yang menyebabkan tegangan listrik melewatinya dari elektrode ke benda kerja. Dengan adanya graphite dan partikel logam yang tercampur ke cairan dapat membantu transfer tegangan listrik dalam dua cara: partikel-partikel (konduktor) mem­bantu dalam ionisasi minyak dielektrik dan membawa tegangan listrik secara langsung, serta partikel-partikel dapat mempercepat pembentukan tegangan listrik dari cairan. Daerah yang memiliki tegangan listrik paling kuat adalah pada titik di mana jarak antara elektrode dan benda kerja paling dekat, seperti pada titik tertinggi yang terlihat di gambar. Grafik menunjukkan bahwa tegangan (beda potensial) meningkat, tetapi arusnya nol.
Perkembangan Penggunaan EDM
EDM telah berkembang bersama dengan Mesin Bubut, Mesin Frais, dan Mesin Gerinda sebagai teknologi yang terdepan. EDM terkenal dalam hal kemampuannya untuk membuat bentuk kompleks pada logam-logam yang sangat keras. Penggunaan yang umum untuk Mesin EDM adalah dalam pemesinan dies, perkakas potong, dan cetakan (molds) yang ter­buat dari baja yang telah dikeraskan, tungsten carbide, high speed steel, dan material yang lain yang tidak mungkin dikerjakan dengan cara tradisional (penyayatan). Proses ini juga telah memecahkan banyak masalah pada pembuatan bahan ”exotic”, seperti Hastelloy, Nitralloy, Waspaloy and Nimonic, yang digunakan secara luas pada industri-industri pesawat ruang angkasa.
Dengan telah ditemukannya teknologi yang maju tentang keausan elektrode, ketelitian dan kecepatan, EDM telah mengganti proses pemotongan logam yang lama pada beberapa aplikasi. Faktor lain yang menyebabkan berkembangnya penggunaan EDM adalah kemampuannya mengerjakan bentuk tipis, khususnya dalam pengerjaan ketinggian dan ketirusan. EDM yang menggunakan kawat (Wire EDM) dapat membelah dengan ketinggian 16 inchi (sekitar 400 mm), dengan kelurusan ± 0,0005 inchi (± 0,0125 mm) tiap sisi.
Pada waktu yang lalu, EDM digunakan terutama untuk membuat bagian-bagian mesin yang sulit dikerjakan dengan proses konvensional. Pertumbuhan penggunaan EDM pada sepuluh tahun terakhir menempatkan proses pembuatan komponen dirancang menggunakan EDM terlebih dahulu, sehingga EDM bukanlah pilihan terakhir, tetapi pilihan yang pertama.
Proses EDM telah berubah. Perusahaan-perusahaan yang menggunaan EDM juga sudah berubah. Perubahan yang sangat berarti adalah:

1. Lebih cepat.
2. Lebih otomatis. Mesin lebih mudah diprogram dan dirawat.
3. Lebih akurat ukurannya.
4. Dapat menggunakan kawat dengan diameter yang lebih kecil pada mesin Wire EDM.
5. Menurunkan biaya operasional. Harga mesin menjadi lebih murah.
6. Dapat menghasilkan permukaan yang lebih halus.
7. Dapat menyayat karbida tanpa ada cacat ketika menggunakan Wire EDM dan Ram EDM.
8. Gerakan kawat EDM dan putaran benda kerja dapat dilakukan secara simultan.
9. Ram EDM tidak memerlukan pembersih benda kerja lain.
10. EDM lebih efektif pada kondisi pembersihan benda kerja dengan tingkat kesulitan tinggi.
11. EDM lebih mudah digunakan. Waktu untuk pelatihan dan pemrograman lebih singkat.

Penggunaan EDM
Penjelasan berikut merupakan ringkasan dari karakteristik yang mengharuskan peng­gunaan EDM. Disarankan menggunakan EDM jika bentuk benda kerja sebagai berikut.

1. Dinding yang sangat tipis.
2. Lubang dengan diameter sangat kecil.
3. Rasio ketinggian dan diameter sangat besar.
4. Benda kerja sangat kecil.
5. Sulit dicekam.

Disarankan menggunakan EDM jika material benda kerja:

1. Keras.
2. Liat.
3. Meninggalkan sisa penyayatan.
4. Harus mendapat perlakuan panas.

Disarankan menggunakan EDM untuk mengganti proses meliputi:

1. Pengaturan/setup berulang, bermacam-macam pengerjaan, bermacam-macam proses pencekaman benda.
2. Broaching.
3. Stamping yang prosesnya cepat, (lihat Gambar).

Disarankan menggunakan EDM ketika beberapa alasan berikut.

1. Jam kerja 24 jam dengan hanya satu shift operator.
2. Memerlukan proses yang tidak mementingkan perhatian khusus dari pekerja secara intensif.

EDM tidak dipengaruhi oleh kekerasan bahan benda kerja, sehingga sangat bermanfaat bila digunakan untuk mengerjakan benda kerja dengan kekerasan di atas 38 HRc. Bahan tersebut meliputi baja yang telah dikeraskan, Stellite and Tungsten Carbide. Karena proses EDM menguapkan material sebagai ganti penyayatan, kekerasan dari benda kerja bukan merupakan faktor penting. Maka dari itu mesin Wire EDM dan Ram EDM digunakan untuk membuat bentuk komplek dies dan perkakas potong dari material yang amat keras.
Bagian lain yang hanya bisa dikerjakan dengan EDM adalah kemampuannya membuat sudut dalam (internal corners) yang runcing. Pemesinan konvensional tidak mungkin mengerjakan kantong dengan pojok runcing, yang bisa dicapai adalah radius minimal sekitar 1/32 inchi yang paralel dengan sumbu pahat. Jenis pengerjaan dan ukuran minimal yang dapat dicapai oleh EDM dapat dilihat pada Tabel.

Jenis Pengerjaan	Wire EDM	Ram EDM
1. Radius dalam	0,0007″ (0,0175 mm)	0.001″ (0,025 mm)
2. Radius luar	runcing	runcing
3. Diameter lubang	0,0016″ (0,04 mm)	0.0006″ (0,04 mm)
4. Lebar alur	0,0016″ (0,04 mm)	0.0004″ (0,01 mm)

Maka dari itu EDM digunakan untuk mengerjakan klep (valves) pengukur bahan bakar, komponen printer, cetakan, dan perbaikan cetakan.
Pemilihan Elektrode
Fungsi elektrode adalah menghantarkan tegangan listrik dan mengerosi benda kerja menjadi bentuk yang diinginkan. Bahan elektrode yang berbeda memberikan pengaruh yang sangat besar terhadap proses pemesinan. Beberapa akan menghilangkan benda kerja secara efisien tetapi keausannya tinggi, elektrode yang lain memiliki keausan rendah tetapi kemampuan menghilangkan material benda kerja sangat lambat. Ketika memilih bahan elektrode dan merencanakan cara pembuatannya, faktor-faktor berikut harus diperhitungkan:

1. Harga bahan elektrode.
2. Kemudahan pembuatan/membentuk elektrode.
3. Jenis dari hasil yang diinginkan (misalnya kehalusan).
4. Besaran keausan elektrode.
5. Jumlah elektrode yang diperlukan untuk menyelesaikan sebuah benda kerja.
6. Kecocokan jenis elektrode dengan jenis pengerjaan.
7. Jumlah lubang penyemprot (flushing holes), jika diperlukan.

Jenis bahan Elektrode
Bahan elektrode dibagi menjadi dua macam, yaitu: logam dan graphite. Pada saat ini adalimamacam elektrode, yaitu: kuningan (brass), Tembaga (copper), Tungsten, Seng (zinc), dan Graphite. Selain itu, beberapa elektrode dikombinasikan dengan logam yang lain agar dapat digunakan secara efisien, yaitu:

1. Kuningan dan seng.
2. Tembaga dan tellurium.
3. tembaga, tungsten dan perak.
4. graphite dan tembaga.

Pada awalnya, kuningan digunakan sebagai elektrode walaupun keausannya tinggi. Akhirnya, pengguna EDM menggunakan tembaga dan paduannya untuk meningkatkan rasio keausan. Masalah yang muncul dengan tembaga adalah karena titik cairnya sekitar 1.085° C, padahal temperatur percikan api pada celah elektrode dan benda kerja mencapai 3.800° C. Titik lebur tembaga yang rendah menyebabkan keausan yang terlalu tinggi dibandingkan dengan bagian benda kerja yang bisa dihilangkan.
Penelitian menunjukan bahwa elektrode graphite memiliki laju yang lebih besar dalam menghilangkan bagian benda kerja dibandingkan dengan keausannya sendiri. Graphite tidak mencair di celah elektrode, pada sekitar temperatur 3.350° C berubah dari bentuk padat menjadi gas. Karena graphite lebih tahan panas di celah elektrode dibandingkan dengan tembaga, untuk sebagian besar pengerjaan EDM lebih efisien menggunakannya. Tungsten memiliki titik lebur setara dengan graphite, akan tetapi tungsten sangat sulit dibentuk/dikerjakan dengan mesin.
Tungsten digunakan sebagai pengerjaan biasanya berbentuk tabung atau ruji untuk lubang-lubang dan lubang kecil proses gurdi.
Elektrode logam biasanya yang terbaik untuk pengerjaan EDM bagi material yang memiliki titik lebur rendah seperti: aluminum, copper dan brass. Untuk pengerjaan baja dan paduannya, elektrode graphite lebih disarankan. Prinsip umum dalam pemilihan elektrode adalah: elektrode logam untuk benda kerja atau paduan yang memiliki titik lebur rendah, dan elektrode graphite untuk yang memiliki titik lebur tinggi. Hal tersebut dengan pengecualian untuk pengerjaan tungsten, cobalt, and molybdenum. Elektrode logam seperti tembaga sangat direkomendasi karena frekuensi yang lebih tinggi diperlukan untuk mengerjakan benda kerja tersebut.
Tembaga sebagai elektrode memiliki keuntungan lebih dibandingkan graphite, karena bentuk keausan ketika digunakan (discharge-dressing) lebih baik. Elektrode ini setelah digunakan mengerjakan satu benda kerja, sesudahnya dapat digunakan lagi untuk proses pengerjaan finishing atau digunakan untuk mengerjakan benda kerja yang lain.
Pembuatan Elektrode
Terdapat beberapa proses pembuatan electrode. Berikut merupakan macam-macam proses pembuatan elektrode:

• Proses galvano

Kadang-kadang elektrode berbentuk pejal yang besar terlalu berat bagi motor servo, dan proses pembuatannya terlalu mahal. Pada kasus ini proses Galvano dapat digunakan untuk membuat cetakan. Cetakan tersebut dilapisi dengan tembaga dengan ketebalan sampai 5 mm. Tabung tembaga yang telah terbentuk di dalamnya diisi dengan epoxy dan kawat tembaga dihubungkan dengan elektrode. Elektrode yang telah dibuat kemudian dipasang di mesin EDM.

• Pembuatan elektrode pada umumnya

Ketika elektrode campuran selalu digunakan, campuran 70/30 tungsten dan tembaga dalam bentuk serbuk dibuat dengan cetakan bertekanan, kemudian disinter di dapur pemanas. Proses ini dapat menghasilkan elektrode dengan ukuran yang teliti.

• Pembuatan elektrode graphite

Di Amerika, sekitar 85 persen elektrode yang digunakan adalah graphite. Graphite dikerjakan dengan mesin dan digerinda lebih mudah daripada elektrode logam. Masalah yang timbul pada waktu mengerjakan graphite adalah kotoran yang dihasilkan. Bahan ini tidak menghasilkan geram, tetapi menghasilkan debu hitam, apabila debu ini tidak dibersihkan akan mengotori seluruh ruangan bengkel. Elektrode graphite adalah bahan sintetis dan bersifat abrasif. Sehingga apabila mengerjakannya di mesin disarankan menggunakan pahat karbida. Ketika menggerinda elektrode ini, harus menggunakan penyedot debu (vacuum system). Hal yang sama diterapkan juga ketika dikerjakan di Mesin Frais. Mesin Frais yang digunakan harus tertutup rapat.
Graphite adalah bahan yang berpori, sehingga cairan dapat masuk ke dalamnya yang menyebabkan menjadi tidak murni. Untuk memurnikannya dilakukan dengan cara memanaskan elektrode tersebut ke dalam dapur pemanas selama satu jam pada temperatur 250 F (121°C). Dapat juga elektrode tersebut dikeringkan pada udara panas. Elektrode tidak boleh dikeringkan menggunakan pemanas microwave. Apabila elektrode yang berpori digunakan, seharusnya dalam keadaan yang tidak lembab (basah). Kelembaban yang terjebak di dalam elektrode akan menimbulkan uap ketika proses pengerjaan EDM dan merusak elektrode.

• Elektrode untuk wire EDM

Beberapa pihak yakin bahwa elektrode logam efisien digunakan untuk Wire EDM. Akan tetapi pada akhir-akhir ini kecepatan potong Wire EDM telah bertambah tinggi, sehingga lebih ekonomis bila menggunakan elektrode graphite. Graphite angstrofine yang berstruktur padat dapat melakukan pemotongan dua kali lebih cepat daripada jenis graphite yang lain. Kawat yang dilapisi seng juga dapat meningkatkan kecepatan proses EDM dari elektrode ini. Beberapa riset menunjukkan bahwa menggunakan kawat yang dilapisi seng dapat meningkatkan kecepatan potong sampai 50 persen.

• Kelebihan pemotongan (overcut)

Lubang hasil proses EDM dimensinya selalu lebih besar daripada elektrodenya. Celah perbedaan antara elektrode dan benda kerja dinamakan ”overcut” atau ”overburn”. Besarnya overcut tergantung dari banyak faktor yaitu besar arus, waktu ion, jenis elektrode, dan bahan benda kerja.
Faktor utama yang mempengaruhi overcut adalah besarnya arus listrik pada celah. Overcut selalu diukur pada tiap sisi. Besarnya bervariasi antara 0,020 mm sampai 0,63 mm. Overcut yang tinggi dihasilkan oleh penggunaan amper/arus yang tinggi. Hampir semua pembuat EDM menyertakan sebuah grafik yang menunjukkan besarnya overcut yang dapat diprediksi oleh operator sehubungan dengan pengaturan arus listrik. Selama pengerjaan pengasaran (roughing) arus yang besar digunakan, menyebabkan overcut yang lebih besar. Pengerjaan penghalusan (finishing), menggunakan arus yang lebih kecil, sehingga menghasilkan overcut yang lebih kecil. Dengan pengaturan arus dan material yang sama, overcut yang terjadi tetap. Dengan demikian, toleransi 0,0025 mm dapat dicapai dengan Ram EDM. Akan tetapi, bila toleransi tersebut harus tercapai, biaya yang diperlukan meningkat, karena waktu yang diperlukan menjadi lebih lama.

• Pengerjaan Penghalusan (finishing)

Pemahaman tentang prinsip overcut adalah sangat penting dalam memahami kehalusan permukaan hasil proses EDM. Ketika arus (current) tinggi digunakan menghasilkan percikan (sparks) yang besar, sehingga kawah (crater) pada benda kerja besar. Proses ini digunakan untuk proses awal (roughing).
Ketika arus yang digunakan relatif kecil, percikan api (sparks) yang dihasilkan kecil, sehingga kawah pada benda kerja kecil, sehingga permukaan yang dihasilkan halus. Menggunakan arus yang kecil pada proses finishing akan memperlama proses pemesinan, tetapi menghasilkan permukaan yang halus.
Pada waktu menggunakan arus yang sangat kecil (dengan waktu yang pendek dan arus rendah) ke pemukaan benda kerja, mesin EDM dapat menghasilkan permukaan benda kerja seperti cermin. Mesin yang memiliki kemampuan mengorbitkan elektrode dapat membantu membuat produk yang sangat halus
permukaannya dengan memutar elektrode. Beberapa mesin yang dapat memutar elektrode (dengan jalur orbit) dapat diprogram, sehingga arus akan menurun secara bertahap sampai memproduksi permukaan seperti cermin tercapai.

Benda kerja yang dihasilkan pada proses EDM adalah gambaran/cerminan dari elektrode yang digunakan. Apabila elektrodenya tidak bagus misalnya ada cacat di permukaannya, maka benda kerja yang dihasilkan juga akan ada cacatnya. Elektrode yang kasar permukaannya akan menghasilkan permukaan benda kerja yang kasar pula. Semakin halus struktur butiran bahan elektrode, akan menghasilkan permukaan benda kerja yang lebih halus.

• Penyelesaian setara cermin (mirror finishing)

Pengontrolan cairan dielektrik dapat memperbaiki kehalusan permukaan hasil proses EDM secara nyata. Beberapa mesin EDM menggunakan cairan dielektrik khusus untuk proses finishing sehingga menghasilkan permukaan seperti cermin dengan kehalusan permukaan kurang dari Rmax l7 µm. Beberapa mesin memiliki dua tangki cairan dielektrik, satu untuk proses pengasaran (roughing) dan semi finishing dan yang satu untuk proses finishing sampai permukaan benda kerja seperti cermin hasilnya.

Beberapa perusahaan pembuat EDM telah menemukan bahwa menambah bubuk silicon, graphite, atau aluminum pada cairan dielektrik, dapat menghasilkan kehalusan permukaan yang sempurna.

• Keterbatasan proses EDM

Penggunaan mesin EDM dibatasi oleh ukuran tangki kerja penampung cairan dielektrik. Mesin EDM standar populer yang digunakan sekarang memiliki keterbatasan:

a.  Untuk Wire EDM, ukuran maksimum benda kerja sekitar 59 inchi (1.500 mm) pada sumbu Y, 24 inchi (600 mm) pada sumbu Z dan tidak terbatas pada sumbu X.

b. Untuk Ram EDM, ukuran benda kerja maksimum sekitar 59 inchi (1.500 mm) pada sumbu Y, 17 inchi (520 mm) pada sumbu Z, dan 98 inchi (2500 mm) pada sumbu X.

c. Pembuatan bentuk sudut/tirus pada Wire EDM adalah hal yang perlu dipertimbangkan. Sudut tirus maksimum adalah ± 450, walaupun beberapa bengkel telah berhasil mencapai ± 500. Perbandingan sudut dan tinggi maksimum adalah 300 pada ketinggian 16 inchi (400 mm).

d. Hambatan listrik maksimum untuk benda kerja dan pencekam sekitar 0,5-5,0 ohm/cm untuk Mesin Wire dan Ram EDM.

e. Keakuratan sekitar 0,00002 inchi (0,0005 mm) untuk mesin Wire EDM.

f. Keakuratan ± 0,0001 inchi (0,0025 mm) untuk mesin Ram EDM.

g. Kehalusan permukaan sekitar VDI 0 (4 microinchi) untuk Wire EDM.

h. Kehalusan permukaan VDI 5 (2 microinchi) untuk Ram EDM.

j. Keutuhan permukaan (surface integrity) adalah 1/20 juta untuk setiap inchi ketebalan recast layer untuk Wire dan Ram EDM.

k. Panjang retakan mikro adalah 1/20 juta untuk Wire dan Ram EDM. Hasil ini sama atau lebih baik dari pada permukaan hasil proses gerinda.

Cara Kerja EDM

Pada Proses awal EDM, elektrode yang berisi tegangan listrik didekatkan ke benda kerja (elektrode positif mendekati benda kerja/turun). Di antara dua elektrode ada minyak isolasi (tidak menghantarkan arus listrik), yang pada EDM dinamai cairan dielectric. Walaupun cairan dielektrik adalah sebuah isolator yang bagus, beda potensial listrik yang cukup besar menyebabkan cairan membentuk partikel yang bermuatan, yang menyebabkan tegangan listrik melewatinya dari elektrode ke benda kerja. Dengan adanya graphite dan partikel logam yang tercampur ke cairan dapat membantu transfer tegangan listrik dalam dua cara: partikel-partikel (konduktor) membantu dalam ionisasi minyak dielektrik dan membawa tegangan listrik secara langsung, serta partikel-partikel dapat mempercepat pembentukan tegangan listrik dari cairan. Daerah yang memiliki tegangan listrik paling kuat adalah pada titik di mana jarak antara elektrode dan benda kerja paling dekat, seperti pada titik tertinggi yang terlihat di gambar. Grafik menunjukkan bahwa tegangan (beda potensial) meningkat, tetapi arusnya nol.
Ketika jumlah partikel bermuatan meningkat, sifat isolator dari cairan dielektrik menurun sepanjang tengah jalur sempit pada bagian terkuat di daerah tersebut. Tegangan meningkat hingga titik tertinggi tetapi arus masih nol. Arus mulai muncul ketika cairan berkurang sifat isolatornya menjadi yang paling kecil. Beda tegangan mulai menurun. Panas muncul secara cepat ketika arus listrik meningkat dan tegangan terus menurun drastis. Panas menguapkan sebagian cairan, benda kerja, dan elektrode, serta jalur discharge mulai terbentuk antara elektrode dan benda kerja. Gelembung uap melebar ke samping, tetapi gerakan melebarnya dibatasi oleh kotoran-kotoran ion di sepanjang jalur discharge. Ion-ion tersebut dilawan oleh daerah magnet listrik yang telah timbul. Arus terus meningkat dan tegangan menurun.
Sebelum berakhir, arus dan tegangan menjadi stabil, panas dan tekanan di dalam gelembung uap telah mencapai ukuran maksimal, dan sebagian logam telah dihilangkan. Lapisan dari logam di bawah kolom discharge pada kondisi mencair, tetapi masih berada di tempatnya karena tekanan dari gelembung uap. Jalur discharge sekarang berisi plasma dengan suhu sangat tinggi, sehingga terbentuk uap logam, minyak dielektrik, dan karbon pada saat arus lewat dengan intensif melaluinya. Pada akhirnya, arus dan tegangan turun menjadi nol. Temperatur turun dengan cepat, tabrakan gelembung dan menyebabkan logam yang telah dicairkan lepas dari benda kerja. Cairan dielektrik baru masuk di antara elektrode dan benda kerja, menyingkirkan kotoran-kotoran dan mendinginkan dengan cepat permukaan benda kerja. Logam cair yang tidak terlepas membeku dan membentuk lapisan baru hasil pembekuan (recast layer). Logam yang terlepas membeku dalam bentuk bola-bola kecil menyebar di cairan dielektrik bersama-sama dengan karbon dari elektrode. Uap yang masih ada naik menuju ke permukaan. Tanpa waktu putus yang cukup, kotoran-kotoran yang terbentuk akan terkumpul membentuk percikan api yang tidak stabil.

Read more »

Macam - macam jenis mesin frais / types of milling machine

Macam - macam jenis mesin frais / types of milling machine

Prinsip kerja mesin frais.
mesin frais merupakan mesin perkakas yang banyak digunakan dalam dunia industri manufaktur. mesin ini mempunyai prinsip kerja yaitu pisau pemotong yang diputar oleh spindel. berputarnya pisu pemotong menyebabkan permukaan benda kerja terkelupas, umumnya berbentuk bidang datar.

Gambar proses pengefraisan

mesin frais mempunyai 3 sumbu utama yaitu sumbu Z (searah spindel), Y untuk gerakan lebar dan X untuk gerakan memanjang. benda benda hasil pengefraisan umumnya berbentuk tiga dimensi seperti kubus, segibanyak, profil dan bentuk bentuk lainnya

Gambar beberapa produk hasil pengefraisan

Beberapa macam mesin frais

1. Mesin frais horisontal
Mesin ini mempunyai sumbu horisontal, dan umumnya proses penyayatan dilakukan pada bagian diameter pisau frais / selimut. alat potong mesin frais horisontal umumbya berbentuk diameter besat dan berlubang untuk dipasangkan pada arbor.



 Gambar mesin frais horisontal dan sistem persumbuan

 Beberapa bagian utama mesin frais horisontal adalah :
1. Table / meja / bed
berfungsi sebagai tempat memasang perlengkapan pencekam benda kerja

2. Over arm dan arbor bracket
Sebagai penyangga perlengkapan pemasangan alat potong / arbor

3. Base
Sebagai landasan mesin

4. Column
Merupakan bagian tegak dari mesin frais sebagai penopang seluruh komponen mesin frais

5. Knee
Sebagai penopang bed dan alas penggerak arah naik dan turun / Sumbu Y

6. Machine vice
Merupakan alat pencekam benda kerja

7. Cutting tool
Berupa pisau frais  / alat pewmotong benda kerja

8. Arbor
Sebagai tempat memasang pisau frais

9. Spindel
merupakan poros putaran utama yang dipasangkan dengan arbor

10. Cross tranverse Handle
Merupakan penggerak arah Sumbu Z

11 Vertical tranverse handle
Merupakan tuas penggerak arah Sumbu Y

12. Feed Handle
Merupakan tuas penggerak arah sumbu X

2. Mesin frais Vertikal
pada mesin ini spindel mesin terdapat pada posisi vertikal, biasanya digunakan juga untuk proses pengeboran. Prinsip pemotongan pada mesin ini adalah pada bagian muka pisau frais Pada mesin ini biasanya alat potongnya berbentuk batang atau disebut pisau frais jari dan pisau berbentuk Keong / pisau frais muka.

Gambar mesin frai vertikal dan Persumbuannya

3. Mesin frais Universal
Mesin ini merupakan gabungan dari mesin frais horisontal dan vertikal, akan tetapi tidak dapat digunakan secara bersamaan. mesin jenis ini adalah mesin yang cukup banyak digunakan.

Gambar mesin frais universal

4. Mesin frais CNC / Machining center.

mesin frais cnc merupakan mesin frais vertikal yang dikendalikan denagn sistem komputer dan numerik. untuk sistem persumbuan mesin frais cnc ada beberapa macam tipe persumbuan yaitu 3 sumbu, dan 5 sumbu dengan 3 sumbu gerakan lurus dan 2 sumbu gerakan putar. dan dapat membuat pola dalam bentuk 3 dimensi

 Gambar mesin frais 3 sumbu

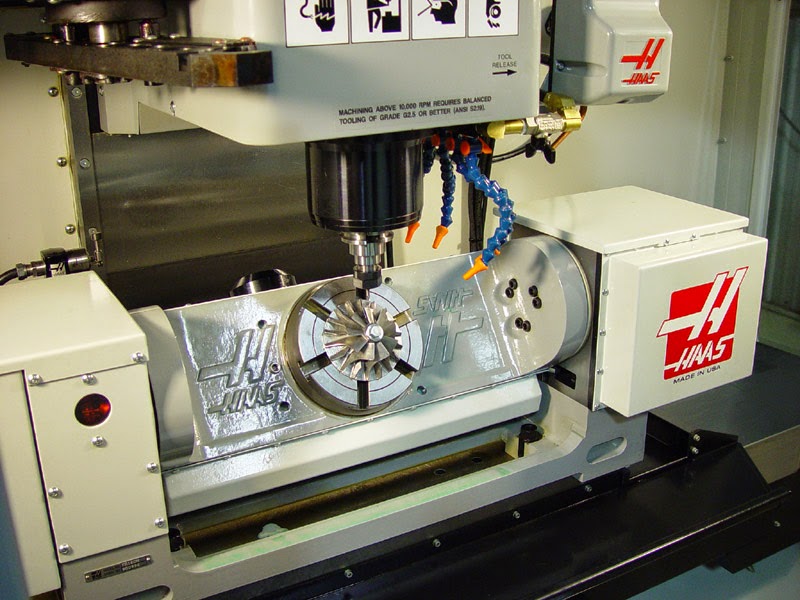

Gambar mesin frais 5 sumbu
